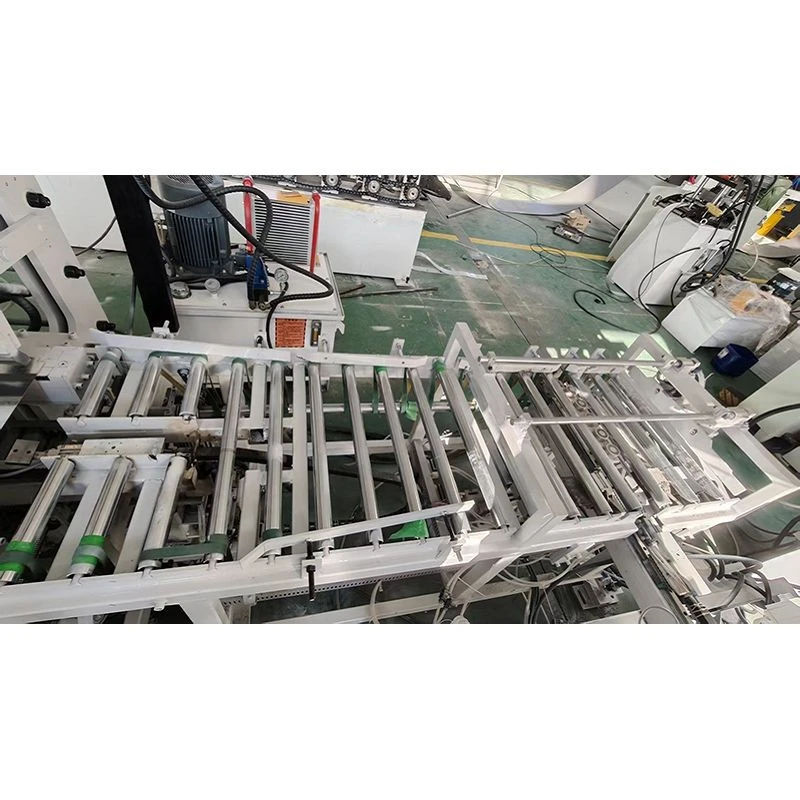

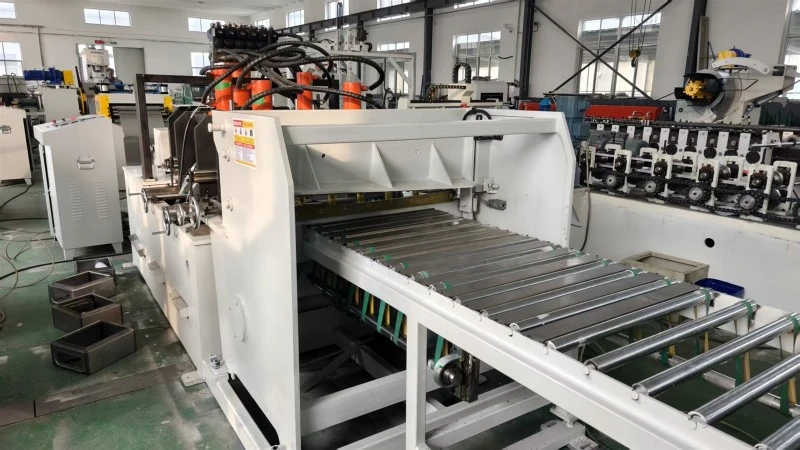

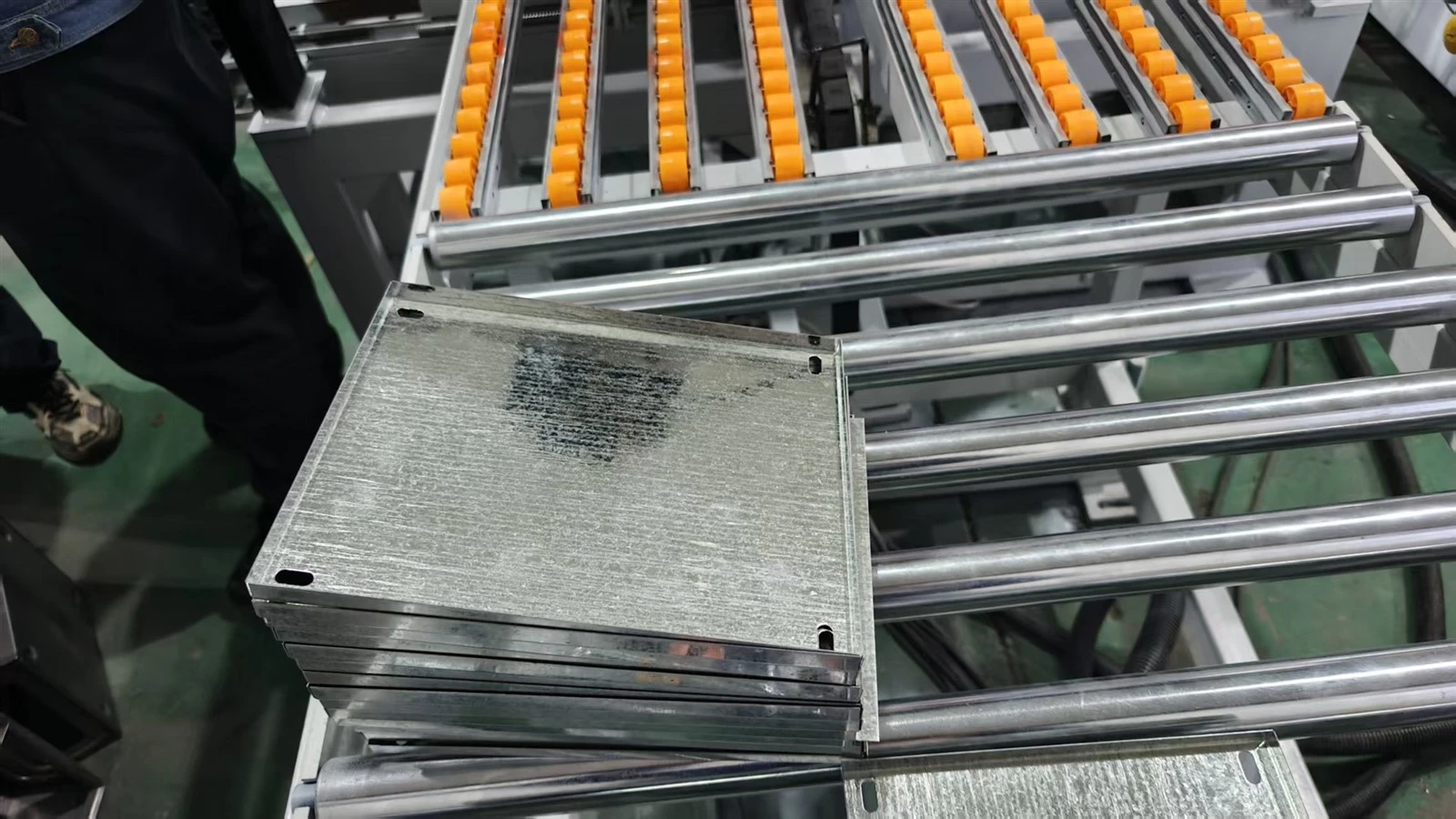

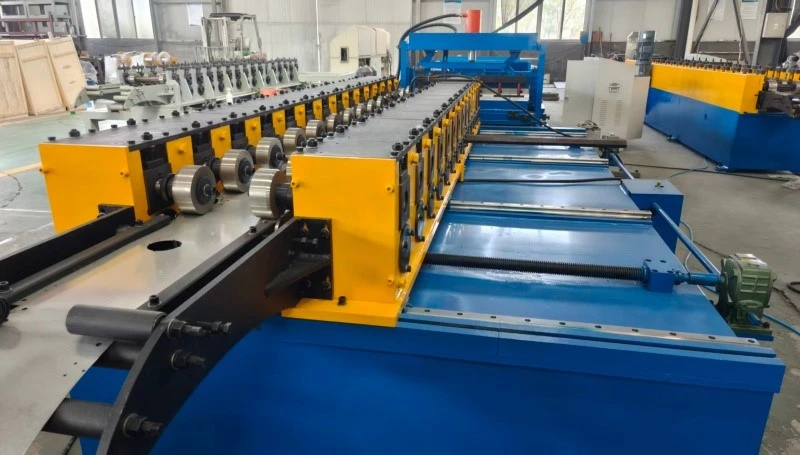

Petit pain de panneau de porte d'armoire coupe-feu formant la machine
La machine de formage de rouleaux de panneaux de porte d'armoire coupe-feu est l'équipement de roulement de base de la chaîne de production de panneaux de porte d'armoire coupe-feu. Il est spécifiquement conçu pour former en continu la structure nervurée de renforcement et le contour du bord plié du panneau de porte de l'armoire coupe-feu en faisant passer des bandes d'acier à travers plusieurs passes de laminage progressif. L'équipement utilise des rouleaux trempés Cr12 (HRC58 degrés - 62 degrés), un contrôle PLC, un entraînement de conversion de fréquence, une puissance de 30 kW, une vitesse de 0 à 4 pièces/minute et peut traiter des plaques d'une épaisseur de 0,5 à 1,5 mm et d'une largeur de 100 à 1 000 mm, fournissant des ébauches de panneaux de porte de haute précision pour l'installation ultérieure des fenêtres en verre et les processus de pliage.
Spécifications techniques
|
Nom du produit |
Petit pain de panneau de porte d'armoire coupe-feu formant la machine |
|
|
Spécification matérielle |
Q235 |
|
|
Vitesse de production |
0-4 pièces/min |
|
|
Méthode de coupe |
Cisaille |
|
|
Paramètres de tension |
380 V/415 V, 50 Hz, triphasé |
|
|
Contrôle électrique |
API |
|
|
Moteur d'entraînement |
Entraînement par moteur à fréquence variable |
|
|
Épaisseur de bande |
0,5-1,5 mm (personnalisé selon les exigences du client) |
|
|
Largeur de bande |
100mm-1000mm |
|
|
Matériau du rouleau |
Cr12, degré HRC58 trempé -62 degrés |
|
|
Type d'huile hydraulique |
Huile hydraulique 46# |
|
|
Type d'huile pour engrenages |
Huile pour engrenages 18# |
|
|
Puissance totale du moteur |
30KW |
|
|
Tolérance des dimensions de coupe |
Inférieur ou égal à ±0,5 mm (Longueur inférieure ou égale à 3000 mm) |
|
|
Matériau de la matrice de découpe |
Cr12MoV |
|
|
Source d'air |
0,5 m³/min ; Pression : 0,7 MPa |
|
Avantages du produit
I. Laminage progressif multi-passes pour panneaux de porte en plaques fines-plates et non déformées
Les panneaux de porte d'armoire coupe-feu utilisent généralement des plaques minces de 0,5-1,0 mm, qui sont sujettes aux bords ondulés et à la déformation lors du formage. L'équipement utilise un processus de laminage progressif multi-passes, avec une déformation uniformément répartie à chaque passe. La bande d'acier se déforme progressivement, évitant ainsi la concentration de contraintes sur la surface de la plaque provoquée par une déformation à grande échelle. Cela garantit une bonne planéité et des bords droits, fournissant une base plate pour l'installation ultérieure des fenêtres en verre.
II. Rouleaux trempés Cr12 pour zéro rayure sur la surface de la plaque
En tant que composant extérieur de la armoire coupe-feu, le panneau de porte nécessite une qualité de surface élevée. Les rouleaux sont fabriqués en acier Cr12 avec une dureté de HRC58 degrés à 62 degrés, et la surface est rectifiée avec précision pour une excellente douceur. Les rouleaux protègent efficacement la surface de la plaque lors du passage de la fine plaque, laissant la couche galvanisée exempte de rayures et d'indentations. Après formage, il peut être directement pulvérisé sans meulage ni réparation.
III. Formation unique-de pliage du cadre de fenêtre
Lors de l'installation de fenêtres en verre sur des panneaux de porte d'armoire coupe-feu, le cadre de la fenêtre nécessite une structure pliante ou à bride de positionnement. L'équipement forme le bord pliant d'installation du cadre de fenêtre en une seule étape pendant le processus de profilage. L'angle du bord de pliage est précis et la largeur est constante, et il s'adapte parfaitement au profil du cadre de fenêtre standard, éliminant ainsi le besoin d'un traitement secondaire ultérieur du bord de pliage.

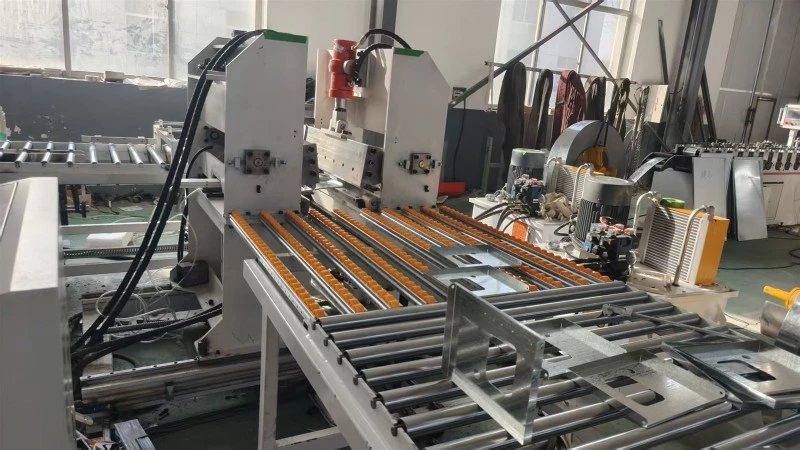

Photos d'usine

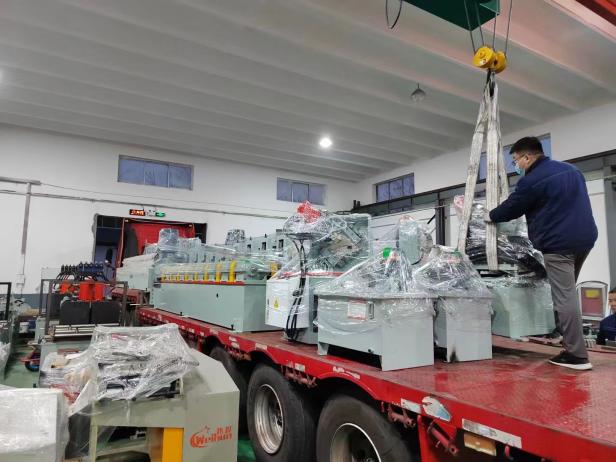

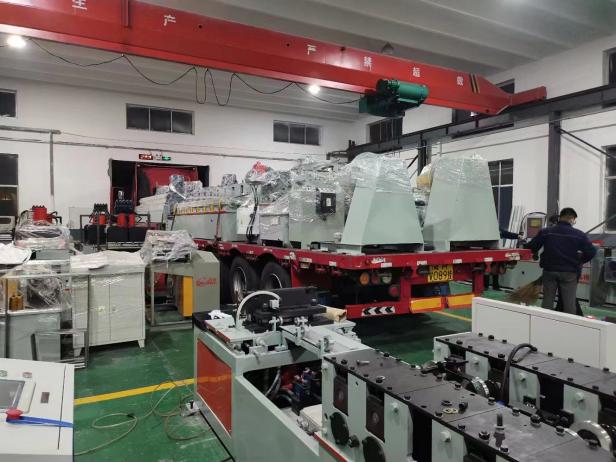

Photos d'expédition
Visite client
FAQ
Q : Êtes-vous une usine ou une société commerciale ?
R : Nous sommes une usine située à Weifang, en Chine. Il possède plus de vingt ensembles d'équipements de pointe, dont un nouveau centre d'usinage de précision, des tours à commande numérique, des machines d'électroérosion à fil CNC et une grande plate-forme d'essai de pliage de profilés automobiles. Vous êtes invités à visiter notre usine à tout moment.
Q : Dois-je remplacer les rouleaux lors du changement d'équipement pour produire différentes spécifications de panneaux de porte ?
R : Pour le même type de panneaux de porte avec des largeurs et des épaisseurs différentes, vous pouvez simplement ajuster la division et affiner-les paramètres.
Q : Y aura-t-il des marques à l’arrière du panneau de porte une fois les nervures de renfort formées ?
R : Non. L'équipement utilise des rouleaux de support pour le formage, et l'arrière des nervures de renforcement a un support correspondant pendant le formage, donc aucune bosse ou marque ne sera produite. La face avant du panneau de porte est plate et les nervures de renfort à l'arrière sont clairement visibles. Les apparences avant et arrière répondent aux exigences des panneaux de porte de foyer.
